Схемы проводки¶
Полные схемы электропроводки для всех трёх поколений. Нажмите на картинку, чтобы открыть её в полном размере. Схемы различаются по рынкам: коды стран Suzuki — E-02 (Великобритания), E-03 (США), E-19 (ЕС), E-24 (Австралия), E-28 (Канада), E-33 (Калифорния).
Полная цветная схема для рынка США: ECM, IMU, ABS, ride-by-wire, круиз-контроль, приборная панель, разъёмы и цвета проводов. Версии для других рынков могут отличаться в деталях: иммобилайзер, свет, EVAP.
Скачать: SVG (векторная, удобно масштабировать) · PDF · PNG
Источник — документация Suzuki (IM10L1910920).
Схемы из сервисного мануала K8 (2008), раздел 9A «Wiring Systems». Подходят для всех Gen2. У моделей 2013+ добавляется ABS (схема ниже) и меняются мелочи; у 2008–2012 в разных регионах отличаются иммобилайзер, клапан ISC и EVAP.

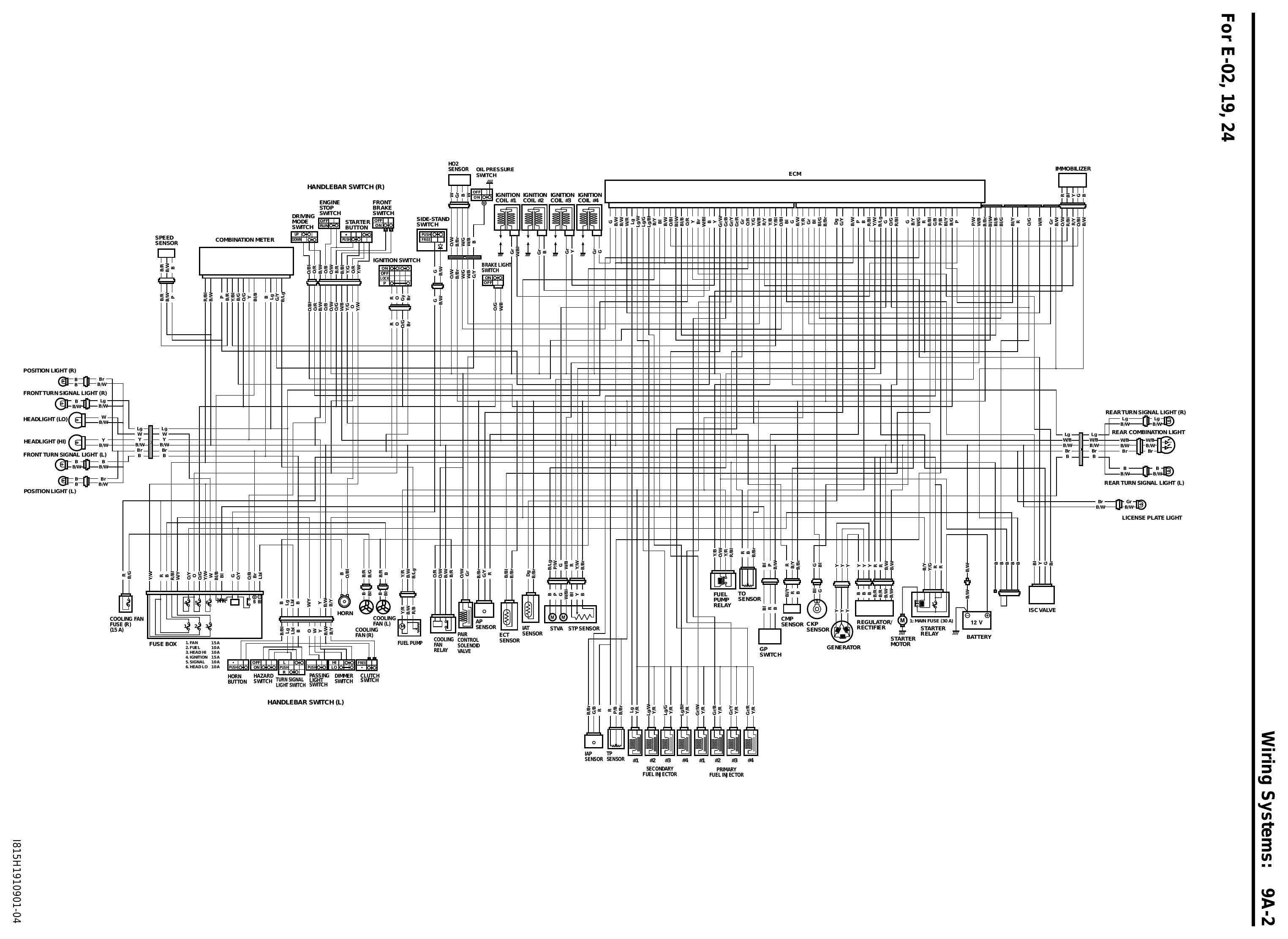

Европа (E-02, 19, 24)

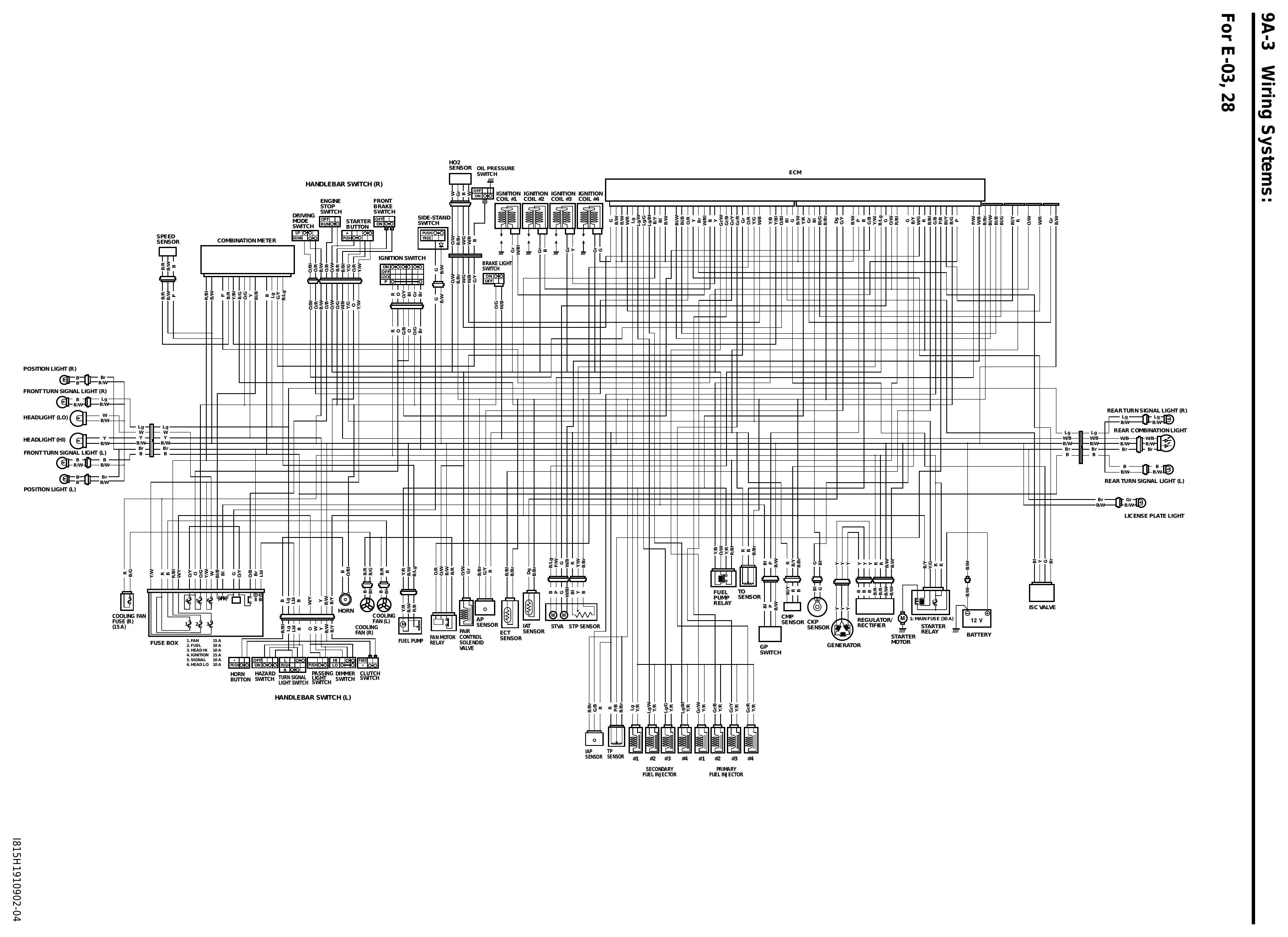

США и Канада (E-03, 28) — SVG · PDF · PNG

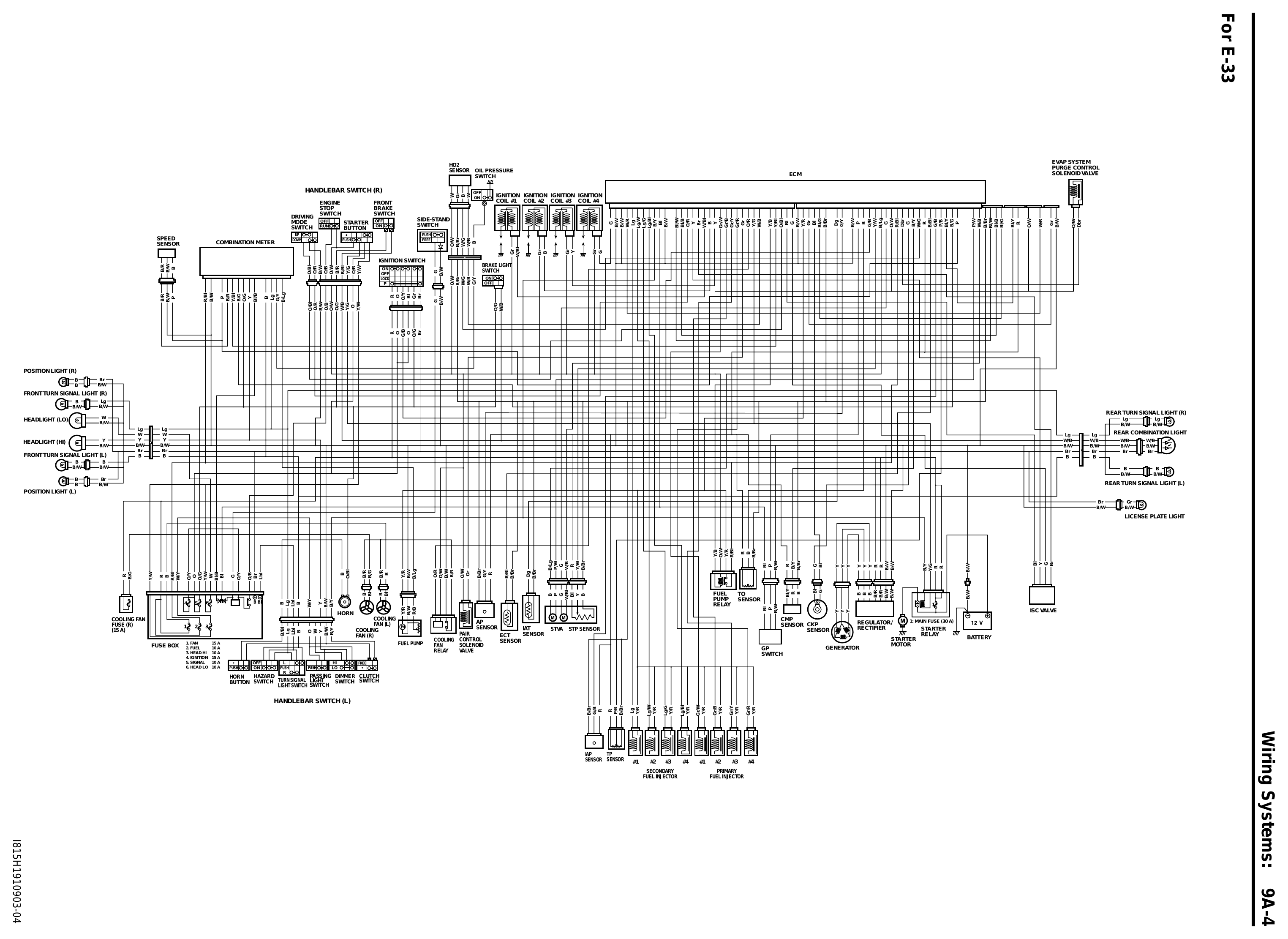

Калифорния (E-33) — SVG · PDF · PNG

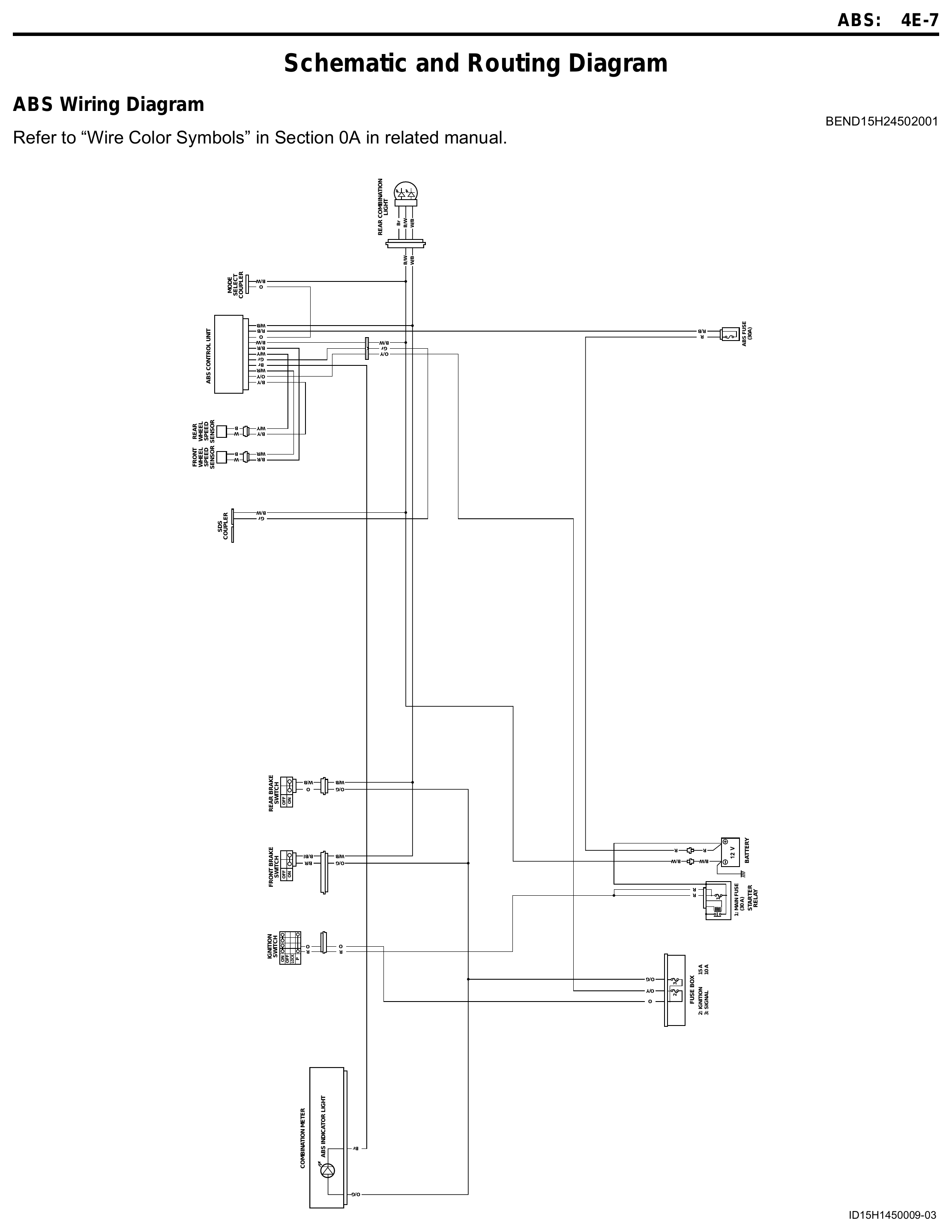

ABS (2013–2020) — схема из мануала-дополнения по ABS (раздел 4E): блок ABS, датчики скорости колёс, лампа ABS, предохранители.
Схемы по отдельным системам
В разделе 1A мануала K8 есть подробные схемы каждой цепи впрыска: датчиков, форсунок, STVA, ISC, лямбда-зонда, с номерами контактов ECM. Они пригодятся при поиске неисправности по кодам ошибок.
Схемы из сервисного мануала 1999–2000 (раздел 8). Это скан, поэтому мелкий текст читается хуже, чем у Gen2 и Gen3.

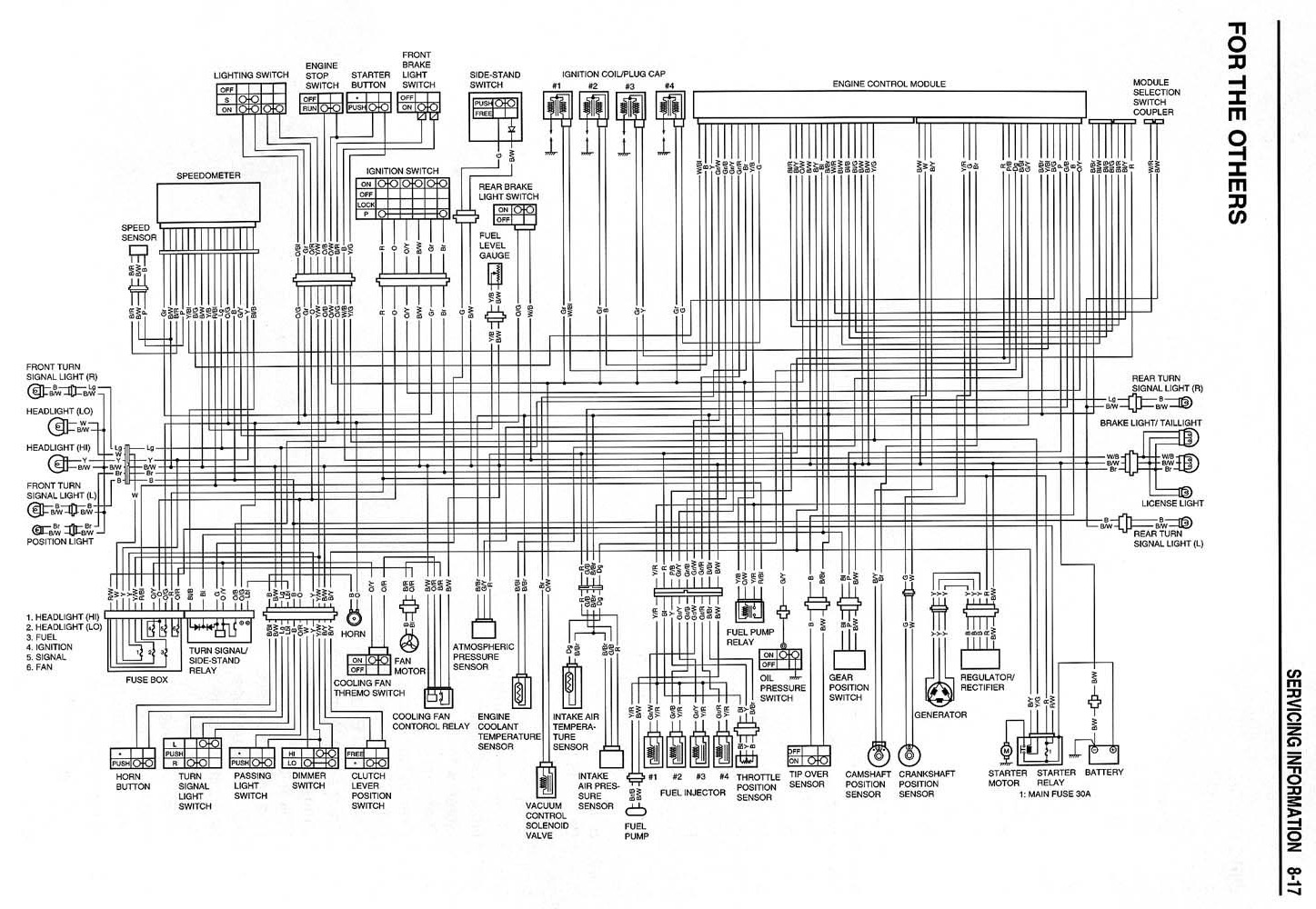

Европа и другие рынки

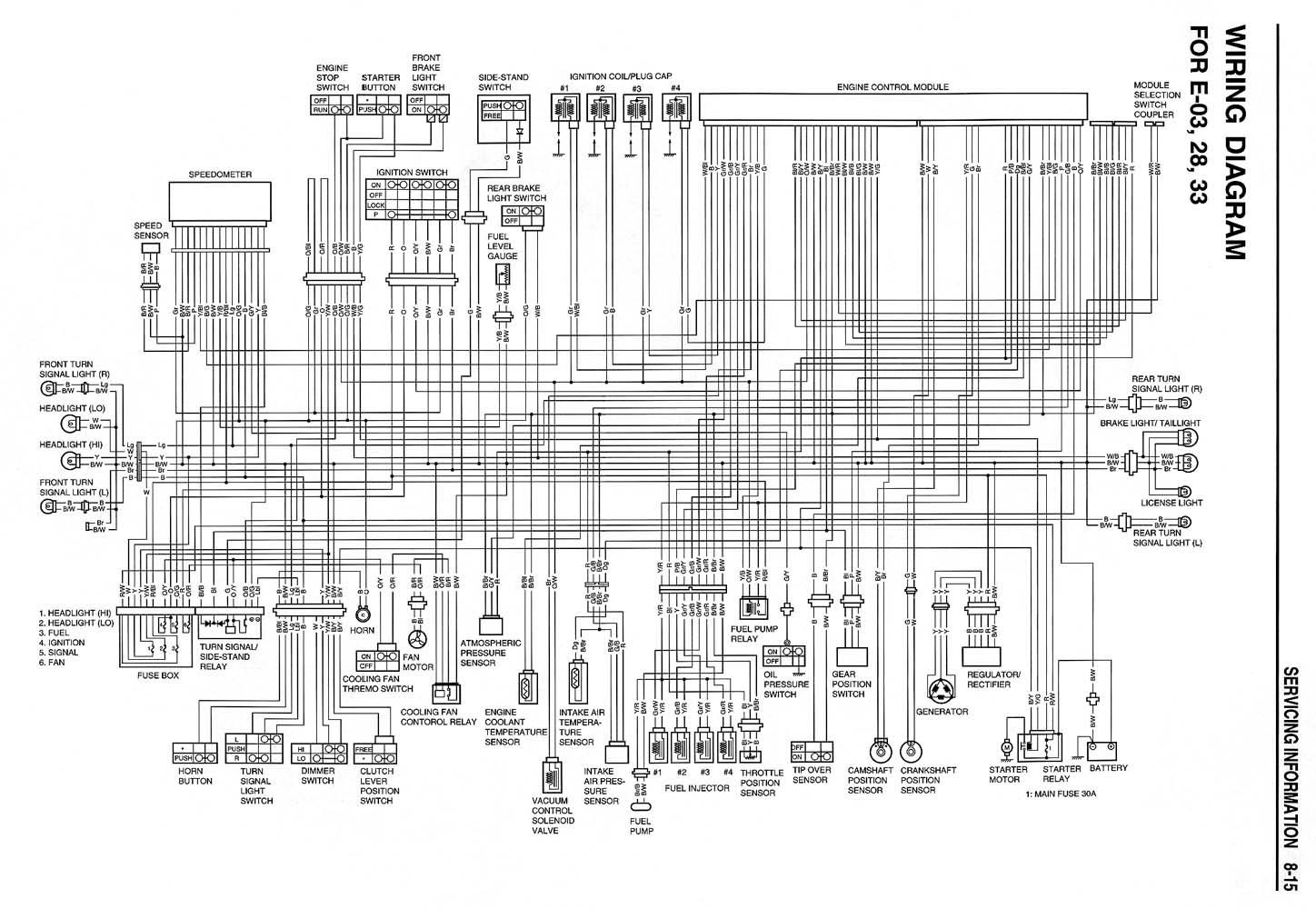

США, Канада, Калифорния (E-03, 28, 33) — JPG

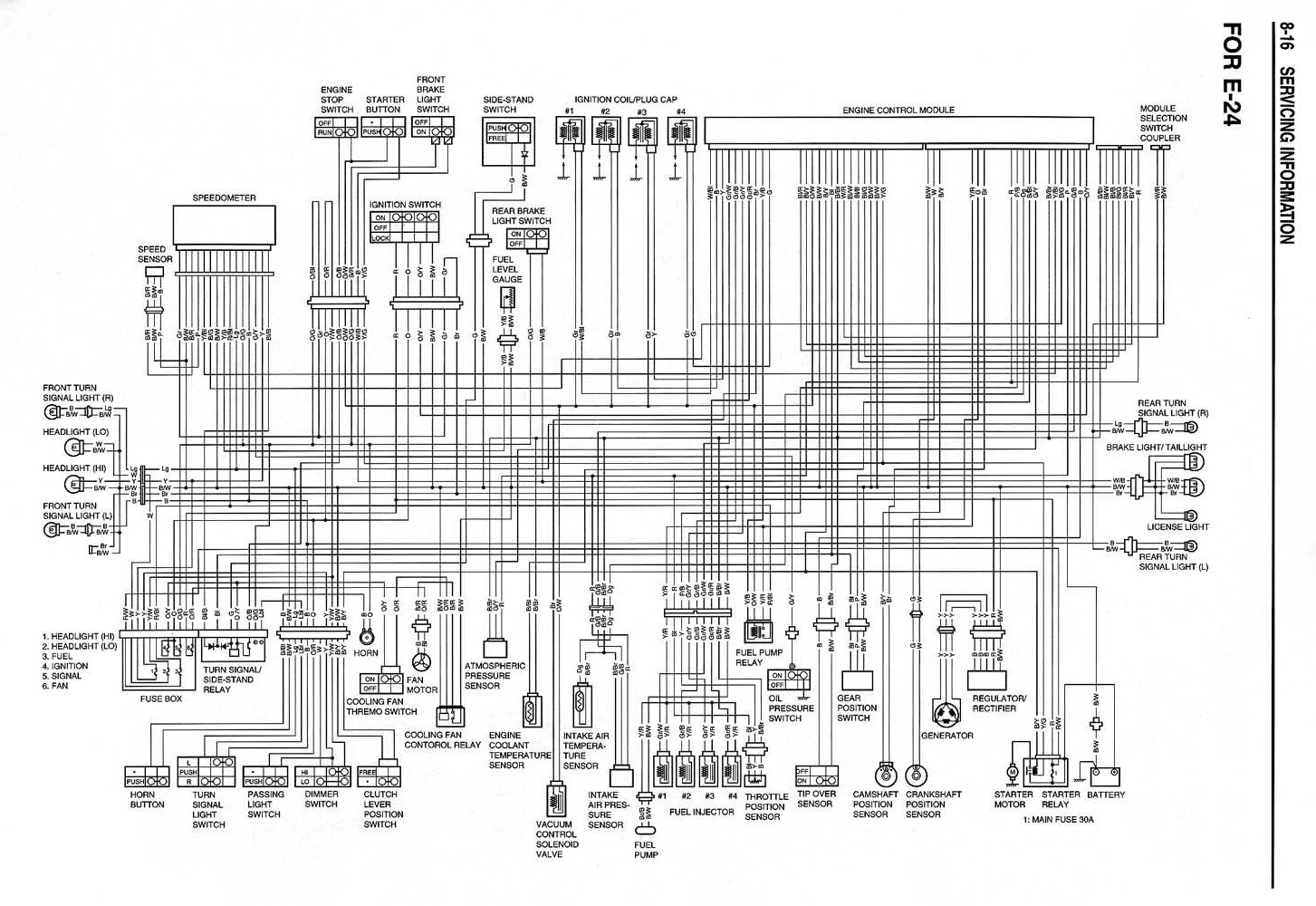

Австралия (E-24) — JPG

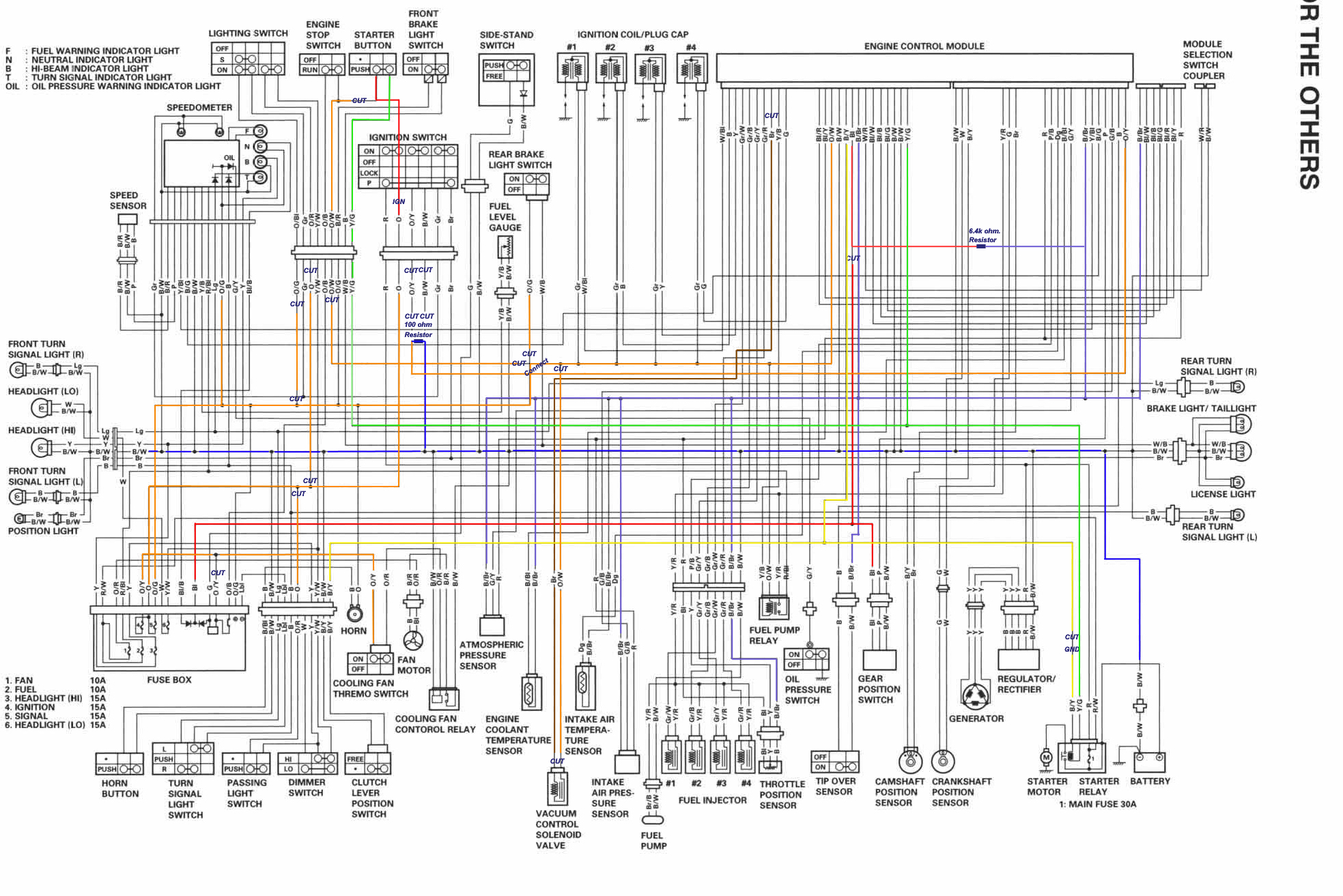

2002–2007, с пометками доработок — JPG (цветная, крупнее)
Это не заводская схема
На схеме 2002–2007 года чужой рукой отмечены переделки: «CUT» (перерезать), резисторы на 100 Ом и 6,4 кОм, «Connect», «GND». Похоже на урезание проводки, чтобы двигатель работал отдельно от мотоцикла. Штатную проводку сверяйте по заводским схемам выше. Зато здесь цветом выделены основные цепи, поэтому её удобно читать.
Обозначения цветов проводов¶
| Код | Цвет | Код | Цвет |
|---|---|---|---|
| B | чёрный | O | оранжевый |
| Bl | синий | P | розовый |
| Br | коричневый | R | красный |
| Dg | тёмно-зелёный | V | фиолетовый |
| G | зелёный | W | белый |
| Gr | серый | Y | жёлтый |
| Lbl | голубой | Lg | салатовый |
Двойной код, например B/W, означает чёрный провод с белой полосой.
