Электрика

Предохранители

Главный предохранитель стоит в коробке реле стартера, остальные — в блоке предохранителей. Запасные лежат там же.

Метка Ток Что защищает
MAIN 30 А вся электрика
HEAD-LO 7,5 А ближний свет
HEAD-HI 7,5 А дальний свет
FAN-L / FAN-R 15 А / 15 А левый / правый вентилятор
FUEL 10 А бензонасос, ECM, приборная панель
IGNITION 10 А катушки, реле (стартера, вентилятора, насоса), ECM, IMU, лямбда-зонд, иммобилайзер, ABS
SIGNAL 10 А стоп-сигнал, подсветка номера, поворотники, приборка, сигнал
PARK 10 А габарит, подсветка номера
ABS-MOTOR 30 А мотор насоса ABS
ABS-VALVE 15 А клапаны ABS
Цепь Ток
Главный (Main) 30 А
Фара HI / LO 10 А / 10 А
Сигнал (Signal) 10 А
Зажигание (Ignition) 15 А
Топливо (Fuel) 10 А
Вентиляторы (Fan LH / RH) 15 А
ABS (2013–2020)

При длительном выводе кодов ABS можно вынуть предохранитель HEAD-LO, чтобы не посадить АКБ.

Главный предохранитель — 30 А. Остальные: 15 / 15 / 15 / 15 / 10 / 10 А (фара HI — 15 А, вентилятор — 10 А).

Проверка зарядки

Gen1 Gen2 Gen3
Напряжение на АКБ при 5000 об/мин 13,5–15,0 В 13,5–15,5 В 13,5–15,0 В
Сопротивление обмоток генератора (фаза — фаза) 0,2–0,4 Ом 0,2–0,7 Ом 0,2–0,7 Ом
Напряжение генератора без нагрузки, холодный двигатель ≥70 В AC при 5000 об/мин ≥70 В AC при 5000 об/мин
Макс. мощность генератора ≈400 Вт ≈400 Вт ≈375 Вт
Ток утечки (всё выключено) — — ≤3 мА

Как проверять:

  1. Заведите двигатель, держите 5000 об/мин, фара включена. Измерьте напряжение на клеммах АКБ. Если ниже нормы, неисправен генератор или регулятор. Если выше — регулятор (он «перезаряжает» АКБ).
  2. Заглушите двигатель, отсоедините 3-контактный разъём генератора. Измерьте сопротивление между фазами (все три пары): значения должны быть одинаковыми и в норме. Между любой фазой и массой цепи быть не должно.
  3. Напряжение генератора без нагрузки (разъём отключён) измеряйте на холодном двигателе при 5000 об/мин, мультиметр в режиме AC, между фазами.

Регулятор напряжения

Регуляторы на Hayabusa (особенно Gen1 и ранний Gen2) — известное слабое место: они перегреваются. Признаки: разряд АКБ, плавающие обороты, напряжение выше 15,5 В или ниже 13 В. Проверьте разъёмы регулятора и генератора на окисление и подгоревшие контакты.

Датчики (Gen2, справочные значения)

Датчик Значение
CKP (сопротивление) 180–280 Ом, пиковое напряжение ≥3,0 В при прокрутке
IAP / TP / ECT / IAT / AP (питание) 4,5–5,5 В
IAP (выход) ≈2,7 В на холостом ходу
TP (выход) ≈1,1 В закрыт, ≈4,3 В открыт
ECT ≈2,45 кОм при 20 °C, ≈0,318 кОм при 80 °C
IAT ≈2,58 кОм при 20 °C
TO (датчик опрокидывания) 0,4–1,4 В норма, 3,7–4,4 В при наклоне 65°
Форсунки 11–13 Ом при 20 °C
Катушки зажигания первичная 1,0–1,9 Ом, вторичная 10,0–16,2 кОм
Подогрев лямбда-зонда ≈8 Ом при 23 °C
Клапан PAIR 20–24 Ом
STVA ≈6,5 Ом
ISC ≈80 Ом при 20 °C
Реле стартера 3–5 Ом
Давление топлива ≈300 кПа

Освещение

Gen1 Gen2 Gen3
Фара 12 В 65+55 / 55 Вт H9 65 Вт (дальний) + H7 55 Вт (ближний) LED
Габариты 5 Вт 5 Вт × 2 LED
Стоп / задний свет 21/5 Вт × 2 LED LED
Поворотники 21 Вт 21 Вт × 4 LED
Подсветка номера 5 Вт 5 Вт LED

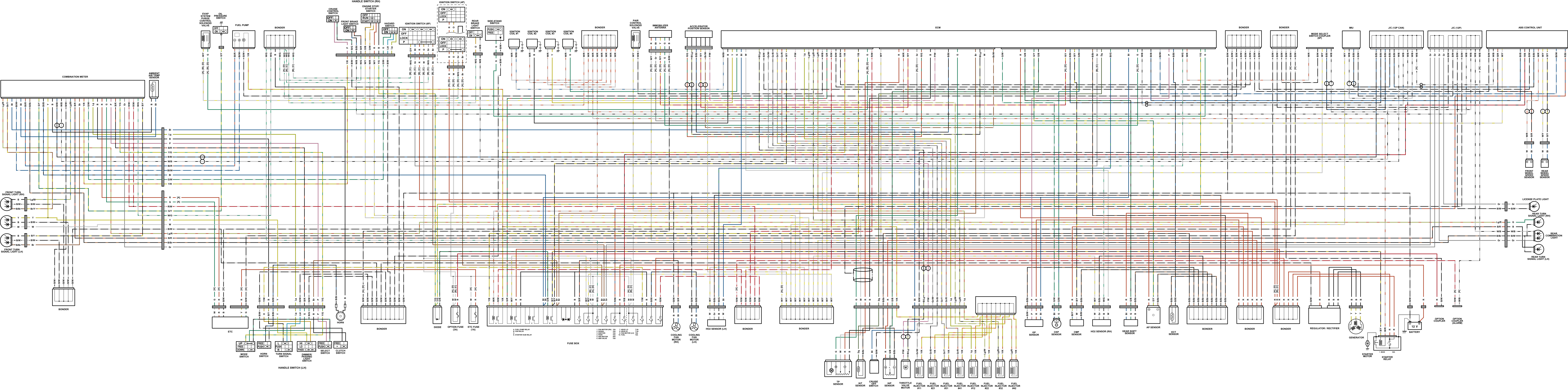

Схема проводки Gen3 (американская версия)

Полная цветная схема проводки Hayabusa Gen3 для рынка США: ECM, IMU, ABS, ride-by-wire, круиз-контроль, приборная панель, разъёмы и цвета проводов. Версии для других рынков могут отличаться в деталях: иммобилайзер, свет, EVAP.

Схема проводки Gen3 (США)

Скачать: SVG (векторная, удобно масштабировать) · PDF · PNG

Схему прислал владелец сайта. Источник — документация Suzuki (IM10L1910920).

Обозначения цветов проводов

Код Цвет Код Цвет
B чёрный O оранжевый
Bl синий P розовый
Br коричневый R красный
Dg тёмно-зелёный V фиолетовый
G зелёный W белый
Gr серый Y жёлтый
Lbl голубой Lg салатовый

Двойной код, например B/W, означает чёрный провод с белой полосой.
